Aula 5

 Prosseguição do aprofundamento dos nossos conhecimentos sobre o programa AutoCAD, mais concretamente nesta aula dos elemntos do desenho.

Introdução ao comando HATCH e à forma de inserção de imagens no programa.

HATCH - Serve para aplicar uma textura em uma região do desenho;

              - escreve-se "h" e depois "t" para ir ao menu de edição da textura

            - seleciona-se o padrão consoante o preciso e introduz-se na região desejada

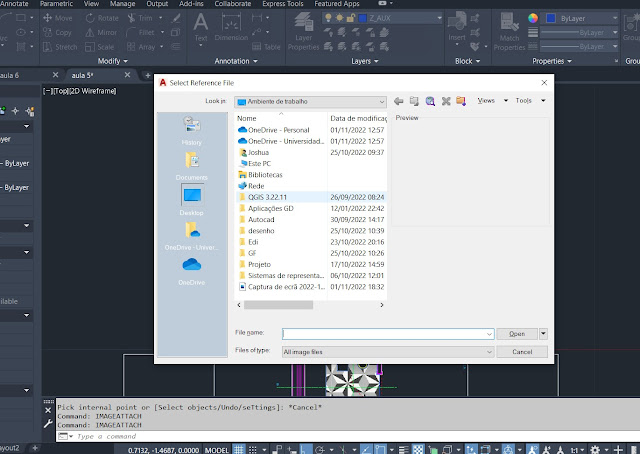

No que toca á inserção de imagens usa-se o comando IMAGEATTACH (seleciona-se a imagem pretendida)

Após isto usa-se:

IMAGEFRAME - Serve para tirar a moldura adjacente da imagem ( IMAGEFRAME - enter - 0 - enter)

DRAWORDER - Utiliza-se para especificar a ordem dos objetos no desenho; (acima, abaixo, frente,...)

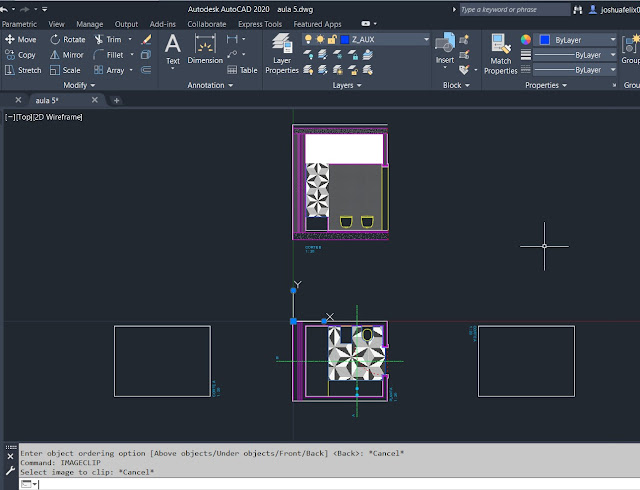

IMAGECLIP - Cria novos limites de corte para uma imagem ( no nosso exercício usámos na colocação de uma imagem de mosaicos numa parede delimitada)

Continuação do exercício desenvolvido até aqui.
